機組概況：

雙冷源型恒溫恒濕空調機組系我公司在多年恒溫恒濕空調研發經驗以及在原有恒溫恒濕空調機組的基礎上，結合最新科技發展，潛心研究、設計開發的雙冷型空調設備系列，雙冷源恒溫恒濕空調機，機組可采用直接蒸發制冷或作為冷凍水盤管供冷。采用智能化的控制模式，實現對機組制冷、 除濕、加熱、加濕等功能，從而達到對室內環境溫、濕度的精確控制。可廣泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。

工作原理：

恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;

制冷劑循環系統：
蒸發器中的液態制冷劑吸收空氣的熱量（空氣被降溫及除濕）并開始蒸發，最終制冷劑與空之間形成一定的溫度差，液態制冷劑亦完全蒸發變為氣態，后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體。通過膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

空氣循環系統：
風機負責將空氣從回風口吸入，空氣經過蒸發器（降溫、除濕），加濕器，加熱器（升溫）后經送風口送到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。

電器自控系統：
包括電源部分和自動控制部分。
電源部分通過接觸器，對壓縮機、風扇、加濕器等供應電源。
自動控制分部分又分為溫、濕度控制及故障保護部分：
溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機（降溫、除濕），加濕器，電加熱（升溫）等元件，實現恒溫恒濕的自動控制。
故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到，對壓縮機，風機，加濕器等元件進行故障保護的控制。

雙冷源空調機組功能特點：

1. 機組有兩大類型：風冷(HS系列)、水冷(HFS系列)，冷量范圍7.3kw~302kW，共40種規格；

2. 雙冷源機組具有直接蒸發式和冷凍水機組的雙重優點；

3. 眾有牌雙冷機組具有冷源相互備份的特點；

4. 可提供電加熱、熱水加熱、蒸汽加熱、引入部份新風等功能；

5. 結構優化，保證機組良好的密封性、隔熱性和低漏風率；

6. 零部件皆選配世界知名品牌系列配件，性能安全可靠；

7. 機組采用先進的PLC模塊控制并設有多重安全保護；

雙冷源空調機組性能特點：

8. 融霜機構：
采用高可靠性的元器件及高性能的控制方式，以保證機組在低溫運行時融霜 的安 全、可靠、以及霜層處理完全、徹底，從而增加機組的換熱性能。

9. 保溫層：
采用高性能保溫材料，導熱系數小，耐水性能高，抗老化、阻燃，無毒。

10. 多重保護：
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水 泵、防火閥連鎖保護。

11. 控制方式：
恒溫恒濕機組采用高性能可編程控制儀表。控制精度高，可靠性好。該儀表 預留有遠程控制接口，可方便用戶遠程集中控制，節省管理人力。

雙冷源恒溫恒濕空調機組參數：

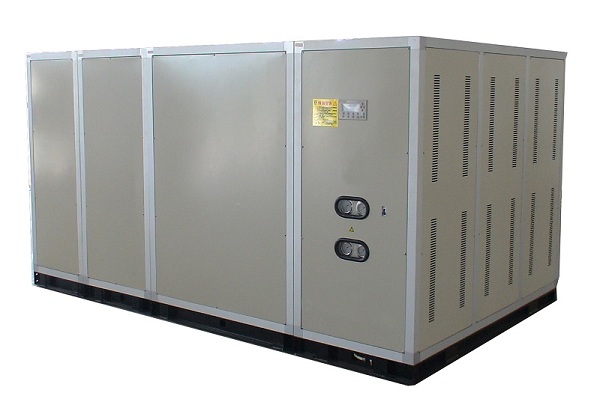

風冷型雙冷源恒溫恒濕空調機組CXS11F

ZHONGYOU雙冷源空調機組基本配置表

機組名義工況：

機組類型	室內側		室外側				備注
			水冷式		風冷式
	干球溫度℃	濕球溫度℃	進水溫度℃	出水溫度℃	干球溫度℃	濕球溫度℃
H	23	17	30	35	7	6	--
L、R	27	19	30	35	35	--	制冷工況
R	--	--	--	--	7	6	制熱工況
